Tuotekatsaus

Ei purlinvärinen teräslaattojen kiinnitysjärjestelmä on suunniteltu kiinnittämään laitteet suoraan profiloitujen teräslevyjen pystysaumoihin tai puolisuunnikkaan muotoisiin riveihin. Järjestelmä koostuu alumiinista tai galvanoidusta teräksestä valmistetusta kiinnitysalustasta, korkeussäädettävästä kannakkeesta ja yläkisko- tai moduulipuristimesta. Se poistaa poikittaisten orien tarpeen, mikä vähentää materiaalikustannuksia ja asennusaikaa. Kiinnitysmekanismi käyttää T-pulttia ja neopreenipehmustetta kiinnittääkseen kannakkeen tunkeutumatta kattokalvon läpi, mikä säilyttää sään kestävyyden. Kuorman siirto tapahtuu levyn ripojen kautta alustaan. Vakioyhteensopivuus sisältää profiilit, kuten LSY-32/1000, YX25-210-840 ja puolisuunnikkaan muotoiset laatat, joiden ripakorkeus on 25–75 mm. Asennusjärjestelmä voi tukea aurinkosähköpaneeleja, kaapelihyllyjä tai kevyitä mekaanisia valaisimia metallikatoilla, joiden kaltevuuskulma on 5° - 45°.

≤45° Katon kaltevuusalue
25-75mm Yhteensopiva rivan korkeus
M8 / M10 Puristuspultin koko
EN 1991-1-4 Tuulikuorman suunnittelu
Keskeiset edut

Purin eliminointi

Vähentää sekundaariteräsrakennetta 35-50 % verrattuna perinteisiin kiskoorreihin. Asennuskannattimet kiinnittyvät suoraan kattopeltiriviin, mikä vähentää materiaalikustannuksia ja rahtipainoa.

Vedenpitävä eheys

Puristimen suunnittelussa käytetään EPDM- tai silikonipehmustetta kiinnityskohdan tiivistämiseen. Katon läpitunkeutuminen vähentää mahdollisia vuotoja. Testattu 600Pa vesitiiviys dynaamisissa olosuhteissa.

Säädettävä korkeus ja kallistus

Integroitu liukumekanismi mahdollistaa pystysuunnan säädön 40 mm asti ja kallistuskulman 0-15 astetta katon epäsäännöllisyyksien tai auringon suunnan kompensoimiseksi.

Korroosiota vastaavat materiaalit

Puristimet alumiinista 6063-T5 (anodisoitu AA15) tai HDG-teräksestä (Z600-pinnoite). Mukana ruostumattomasta teräksestä valmistetut A2-70-kiinnikkeet erilaisten metallikontaktien estämiseksi.

Tuotteen ominaisuudet
Materiaalivaihtoehdot Suulakepuristettu alumiini 6063-T5 (anodisoitu 12-15 μm) / kuumasinkitty teräs S250GD Z (275-600 g/m²)
Puristimen tyyppi Sivupuristin, keskipuristin, päätypuristin puolisuunnikkaan levylle; yleinen saumakiinnike seisoville saumakattoille
Rib yhteensopivuus puolisuunnikkaan muotoinen (korkeus 25-75 mm, jako 150-350 mm); aallotettu (tyyppi R32, R45); sinimuotoiset profiilit
Kantavuus Lopullinen vetolujuus: puristin 2,5 kN per kiinnike; suunnittelukuorma: 1,2 kN pystysuorassa / 0,8 kN vaakatasossa
Kiinnikkeen erittely Ruostumaton teräs A2-70 tai A4-80 kuusiopultit; esiasennettu jousialuslevy ja litteä aluslevy
Lämpötila-alue -40°C - 110°C (EPDM-tiiviste säilyttää elastisuuden)
Paloluokitus Palamaton, luokka A ASTM E84, alumiiniosat
Sertifikaatit ISO 9001:2015; IEC 62852 (puristusvoima); TUV testattu tuulenkohotuksen suhteen
Sovellusskenaariot

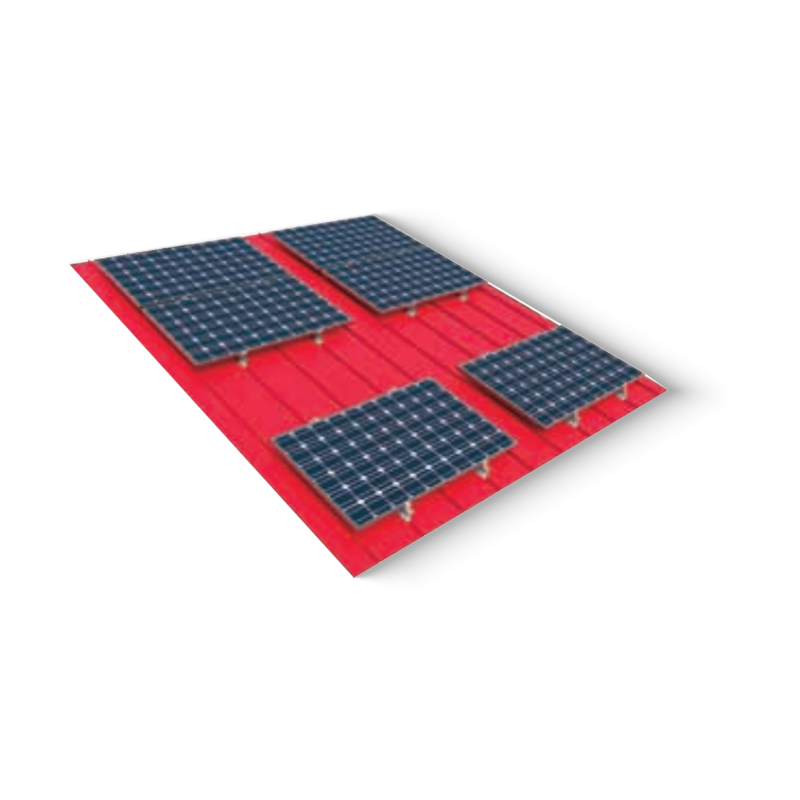

Teollisuusvarastot puolisuunnikkaan värisillä teräslevyillä – katolla olevien aurinkopaneelien suora kiinnitys (verkkoon sidottu PV-järjestelmä).
Maatalousrakennukset (siipikarjatilat, viljavarastot) – poistopuhaltimien, valokiinnikkeiden tai pienten laitteiden asentaminen ilman orreritilää.
Kaupalliset metallikatot (autokatokset, logistiikkakeskukset) – tukevat kaapelihyllyt tai matalaprofiiliset käytävät.
Jälkiasennusprojektit olemassa oleville teräskatoille – ratkaisu kuormituksen lisäämiseen perusrakennetta muuttamatta.
Jäähdytysjärjestelmät ja LVI-linjasarjat kiinnitetty aallotettuun metalliverhoukseen.
Tekniset huomautukset ja ratkaisut

Tuulen nousun vastus

Käytä kattovyöhykkeillä, joissa on korkea imukyky, ylimääräisiä lukitusklipsiä ja lisää puristimien tiheys 4:ään neliömetriä kohti. Tarkista ulosvetovoima paikan päällä tehtävällä vetotestillä ASTM E1512:n mukaisesti (vähintään 600 N puristinta kohti).

Teräslevyjen lämpöliike

Väriteräs laajenee lämpösykleissä. Käytä uritettuja kiinnitysreikiä, joissa on kitkatyynyt, jotka mahdollistavat jopa 3 mm:n mikroliukumisen välttääksesi kiinnittimien väsymisen. Älä kiristä M8-pultteja yli 15 Nm:n vääntömomentilla.

Erilainen metallikontakti

Alumiinikannattimet, jotka ovat kosketuksissa galvanoitujen teräskattolevyjen kanssa, vaativat nailoneristimiä tai johtamattomia tiivisteitä galvaanisen korroosion estämiseksi. Levitä bitumiteippiä, jos eristintä ei käytetä.

Sinetin eheyden tarkastus

Tarkista asennuksen jälkeen EPDM-insertien tasainen puristus. Yli 1,5 mm:n aukot osoittavat väärän istuvuuden ja voivat aiheuttaa veden pääsyn sisään. Kiristä uudelleen 2 viikon kuluttua.

Usein kysytyt kysymykset
Q1 Sopiiko ei-orret kaikille puolisuunnikkaan metallikattoille?
Yhteensopivuus riippuu rivan korkeudesta ja etäisyydestä. Vakiokiinnikkeet sopivat rivan korkeuteen 25-75 mm ja harjan leveyteen 25-45 mm. Räätälöityihin profiileihin (takkarovat, kapeat rivat) käytä profiilikohtaisia ​​leukaadaptereita tai mittatilaustyönä valmistettuja puristusosia.
Q2 Edellyttääkö asennusjärjestelmä katon rakennetarkastusta?
Kyllä. Kattolevyn tulee kestää ylimääräisiä pistekuormia. Anna kuormituslaskenta levyn paksuuteen (vähintään 0,5 mm terästä), rivan geometriaan ja primäärien välisiin jänteisiin perustuen. Asennusjärjestelmä siirtää kuorman levyn ripoihin; tarkista rivan vahvuus valmistajalta.
Q3 Voidaanko järjestelmää käyttää aurinkopaneelien asennukseen ilman maadoitusta?
NEC 250 edellyttää liittämistä. Käytä maadoitusklipsiä tai esiasennettuja maadoitushampaita kiinnittimissä sähköisen jatkuvuuden varmistamiseksi kannakkeiden ja kattorungon välillä. Anodisoitu pinta ei ole sähköä johtava; poista pinnoite liitoskohdista tai käytä tähtialuslevyjä.
Q4 Mitä huoltoa tarvitaan ajan myötä?
Tarkasta kiristimen vääntömomentti vuosittain (suositus 12-14 Nm mallille M8). Vaihda kuluneet EPDM-tyynyt 8-10 vuoden välein. Tarkista korroosiomerkit rannikkoalueilla; levitä tarvittaessa suojasuihketta.
Tilauksen viitetiedot

Osanumerointikaavio

NPCS-[Ruoteen korkeuskoodi]-[Materiaalikoodi]-[Kiinnitystyyli]
Esimerkki: NPCS-50-AL-SC → rivan korkeus 50 mm, alumiiniseos, sivupuristin puolisuunnikkaan levylle

  • Rivan korkeuskoodit: 35, 50, 65, 75
  • Materiaali: AL (anodisoitu) / GS (sinkitty teräs)
  • Tyyli: SC (sivupuristin), MC (keskikiristin), EC (päätypuristin)

Sarjan vakiokomponentit

  • Ylempi ja alempi puristin (sovitettu pari)
  • M8x40 ruostumattomasta teräksestä valmistettu nyloc-mutteri
  • EPDM-kumityyny (2mm paksuus, valmiiksi leikattu)
  • Tasainen aluslevy ja jousialuslevysarja
  • Momenttiavaimen asennussovitin (valinnainen)

Pakkaus: 50 sarjaa per laatikko asennusohje

* Kuormitusarvot perustuvat staattiseen testaukseen UL 2703:n ja EN 1991:n mukaan. Lumi-/tuulivyöhykekohtaisiin säätöihin suositellaan kenttätekniikkaa. Kaikki tuotteet täyttävät RoHS-vaatimukset.
