Alumiiniset kaapelitikkaat avoimella järjestelmällä kaapelien hallintaan

kysyä
Tuotteen esittely

Alumiiniprofiiliset kaapelitelineet on suunniteltu avoimiin kaapelinhallintajärjestelmiin konesaleissa. Ne ovat saaneet laajaa tunnustusta markkinoilla niiden keveydestä, lujuudesta ja helposta huollosta. Korkealaatuisen alumiiniseoksen käyttö päämateriaalina varmistaa, että kaapelitelineen kantavuus ja korroosionkestävyys pienentävät samalla kokonaispainoa käsittelyn ja asennuksen helpottamiseksi. Sen pinta on sähkösinkitty tai kuumasinkitty, ja pinnoitteen paksuus on ≥12um ja >60um, mikä takaa ruosteen- ja korroosionkestävyyden. Tämä käsittely ei vain pidennä kaapelitelineen käyttöikää, vaan myös parantaa sen kykyä vastustaa ympäristön eroosiota ja varmistaa pitkän aikavälin ja vakaan toiminnan. Kaapelitelineen avoin muotoilu tekee kaapelien asennuksesta ja huollosta helpompaa. Käyttäjät voivat helposti ohjata kaapelit kaapelitelineen portaiden läpi joustavan johdotusasettelun saavuttamiseksi. Samalla avoin rakenne myös optimoi ilmankierron ja parantaa datakeskuksen lämmönpoistotehokkuutta.

AVOIN JÄRJESTELMÄ · KAAPELIEN HALLINTA

Alumiiniset kaapelitikkaat avoimella järjestelmällä kaapelien hallintaan

Modulaarinen tukirakenne teho-, ohjaus- ja tietoliikennekaapeleille. Suunniteltu korkeaan mekaaniseen lujuuteen ja korroosionkestävyyteen sisä- ja ulkotiloissa.

Tuotekatsaus

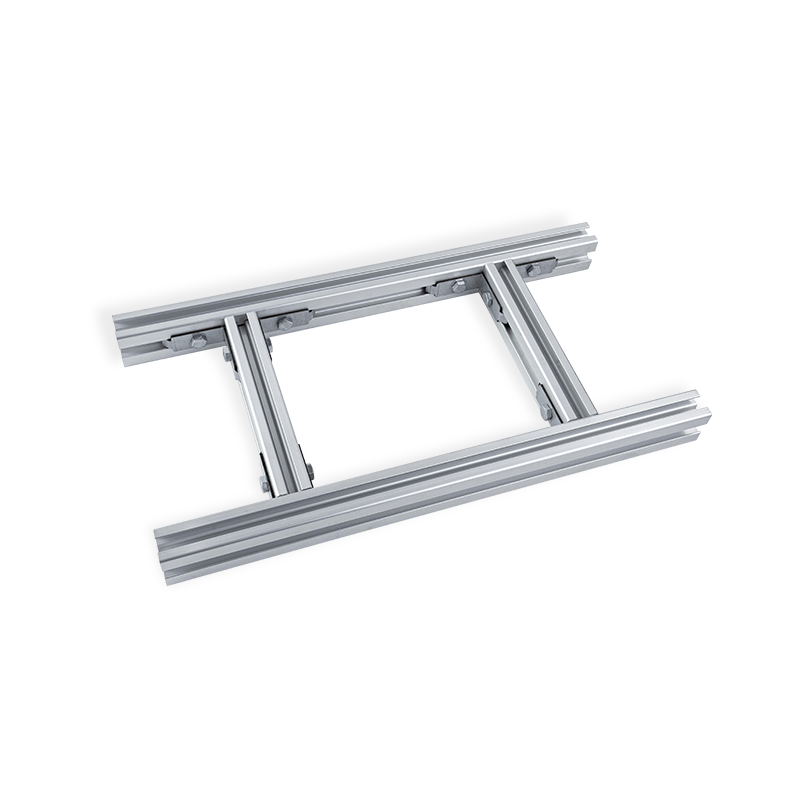

Alumiiniset kaapelitikkaat avoimella järjestelmällä koostuvat kahdesta pitkittäissuuntaisesta sivukiskosta, jotka on liitetty toisiinsa kiintein väliajoin portailla muodostaen tikapuutyyppisen rakenteen. Tämä järjestelmä on valmistettu suulakepuristetusta alumiiniseoksesta 6063-T5 tai 6061-T6, ja se tarjoaa kevyen mutta jäykän tukireitin kaapeleille. Avoin rakenne mahdollistaa luonnollisen konvektiojäähdytyksen, estää lämmön kertymisen ja yksinkertaistaa kaapelien lisäämistä tai vaihtamista irrottamatta olemassa olevia linjoja. Pintakäsittely sisältää joko jyrsintäkäsittelyn, anodisoidun (8-12μm) tai polyesterijauhemaalauksen (RAL-värit). Vakioporrasväli on 250 mm tai 300 mm, säädettävissä pyynnöstä. Tikkaiden osat yhdistyvät jatkosten tai liittimien avulla, mikä tukee suoria kulkuja, vaakasuuntaisia ​​mutkia, pystysuoraa sisä-/ulkokulmakaarta ja nousuputken siirtymiä. Kaapelin kiinnitystä voidaan parantaa valinnaisilla kiinnikkeillä, rullilla tai peittää jakajilla erottamista varten.

6063-T5 / 6061-T6 Seoslaadut
250 ja 300 mm Astukkaväli (vakio)
Jopa 6 m Osion pituus
IP20 - IP66 Järjestelmän suojaus (kansineen)

Keskeiset edut

W

Paino vs vahvuus suhde

Alumiinin tiheys 2,7 g/cm³ antaa 60 % vähemmän painoa kuin teräsvaihtoehdot säilyttäen samalla kantavuuden jopa 200 N/m asti (testattu IEC 61537:n mukaan).

C

Korroosionkestävyys

Luonnollinen oksidikerros tai anodisoitu pinta kestää kosteutta, suolasumua (testattu >480h ASTM B117) ja kemiallisia aineita. Soveltuu petrokemian ja meriympäristöön.

O

Avaa esteettömyys

Rintaväli mahdollistaa kaapelin poikkeaman ohjauksen ja visuaalisen tarkastuksen. Kaapelien asennukseen tai uudelleenreitittämiseen polkua pitkin ei tarvita työkaluja, mikä lyhentää asennusaikaa 30 %.

R

Nopea kokoonpano

Napsautettavat jatkolevyt ja esirei'itetyt reiät vähentävät pulttiliitoksia. Täyttää DIN EN 61537 -standardin kaapelitikkaajärjestelmille.

Tuotteen ominaisuudet

Materiaali Suulakepuristettu alumiiniseos 6063-T5 / 6061-T6 (muokattavissa 6005A)
Pintakäsittely Jyrsintä, anodisoitu (10 μm kirkas tai pronssi), jauhemaalaus RAL 9002 / RAL 7040 / RAL 1018
Sivukiskon mitat (K x L) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (muut tilauksesta)
Rungon profiili 20x12 mm puolisuunnikkaan muotoinen tai 25x15 mm litteä tanko; liukumaton kuvio valinnainen
Vakiopituus 3000 mm, 4000 mm, 6000 mm
Astian etäisyys 250 mm (raskas), 300 mm (vakiokäyttö), 150 mm (pienille kaapeleille)
Kuormitusluokka (IEC 61537) Luokka 60 / luokka 120 / luokka 180 (jaettu enimmäiskuorma 1800 N/m)
Lämpötila-alue -40 °C - 120 °C

Sovellusskenaariot

Voimalaitokset ja sähköasemat Datakeskukset (ilmakaapelin reititys) Vedenkäsittelylaitokset Öljyn ja kaasun jalostamot Kaupalliset kerrostalot Rautateiden merkinantoverkot Uusiutuva energia (aurinko-/tuulivoimalat) Lentokentän matkatavarat ja valvontajärjestelmät

Tekniset huomautukset ja ratkaisut

Sähkömagneettisten häiriöiden (EMI) vaimennus

Herkkiä signaalikaapeleita varten asenna alumiinitikkaat jatkuvalla liimauksella. Käytä sidottuja porrasliitäntöjä vähentääksesi silmukan impedanssia alle 0,1 ohmiin 10 metrin pituutta kohti, mikä täyttää EMC-direktiivin 2014/30/EU.

Lämpölaajenemisen hallinta

Alumiini laajenee 23 x 10⁻⁶/K. Yli 20 metrin pituisille juoksuille on lisättävä 15 mm:n rako 10 °C:n vaihtelua kohti. 6 metrin välein sijoitetut kiinteät ankkurit estävät nurjahduksen.

Bimetallinen korroosionesto

Kun liität alumiinitikkaita galvanoituun terästukiin, käytä eristystyynyjä tai sinkittyjä aluslevyjä, joissa on Dacromet-pinnoite. Vältä suoraa kupari-alumiinikosketusta kosteissa olosuhteissa.

Seismisen ja tärinän yhteensopivuus

Tikasjärjestelmät, joissa on pultatut jatkolevyt ja jousipidikkeet, kestävät vyöhykkeen 4 seismisen kiihtyvyyden (0,4 g). Käytä korkean tärinän alueilla lukkomuttereita ja tärinänvaimennuskiinnikkeitä.

Usein kysytyt kysymykset

Mitä eroa on kaapelitikkaiden ja kaapelihyllyjen välillä?
Kaapelitikkaissa on avoimet portaat, joiden väli (yleensä 250-300 mm) tarjoaa ilmanvaihdon ja minimaalisen roskien keräämisen, ihanteellinen raskaille kaapeleille. Kaapelihyllyssä on kiinteä tai rei'itetty pohja, joka sopii pienikokoisille kaapeleille. Tikkaat vähentävät painoa ja helpottavat pudottamista.
Voidaanko alumiinisia kaapelitikkaita käyttää ulkona rannikkoympäristöissä?
Kyllä. Määritä anodisoitu viimeistely (min 15 μm) tai jauhemaalaus epoksi-polyesterihybridillä. Käytä suorille meren roiskevyöhykkeille 6063-alumiinia kromaattivapaalla konversiopinnoitteella sekä vahvaa polyesteripinnoitetta, joka on testattu 1000 tunnin suolasuihkulla.
Miten lasketaan kantavuus tietylle jännevälille?
Katso IEC 61537:n kuormitustaulukot. Esimerkiksi sivukisko 100x45mm, jänneväli 3 m ja 250 mm:n puolaväli tukee hajautettua kuormaa 1200 N/m. Lisää puolan tiheyttä tai pienennä jänneväliä suurempia kuormia varten. Katso valmistajan kuormanpoikkeamakaavio.
Onko saatavana lisävarusteita kaapelin kiinnittämiseen ilman porausta?
Kyllä. Yleiskäyttöiset satulanpidikkeet, jousiteräskiinnikkeet ja koukku- ja silmukkahihnat kiinnittyvät suoraan puomiin. Myös kaapelikiinnikkeet napsautuspohjalla sopivat sivukiskon rei'ityksiin (esirei'itetyt reiät 50 mm välein).

Tilauksen viitetiedot

Osanumerokoodi ACL-[Kiskon korkeus]-[Rungosten väli]-[Maalikoodi]-[Pituus cm]
Esimerkki ACL-100-300-PC7035-400 → korkeus 100 mm, puolaväli 300 mm, pulverimaalaus RAL7035, pituus 4000 mm
Vakiovarusteet Jatkolevyt (pari), pultit ja jousimutterit, siltaukset, sivukiskojen päätykappaleet
Räätälöintivaihtoehdot Kaltevat puolat viemäröintiin, 316 ruostumaton teräslaitteisto, valmiiksi kootut liittimet, mutterikanavat nopeaan asennukseen
*Kaikki tekniset tiedot perustuvat ekstrudoituihin alumiiniprofiileihin. Kantavuus tarkistettu standardin IEC 61537:2021 mukaisesti. Tuotekuvat ja tekniset tiedot voivat muuttua teknisiin muutoksiin.
Fysikaaliset ominaisuudet
Kirjoita Kaapelihylly johdotusta varten
Materiaali Materiaali Teräs, alumiini, ss304, ss316L
Pinnan viimeistely/käsittely

Esisinkitty 8um / sähkösinkitys (≥12um)

Kuumasinkitty (60um)

Muovilla ruiskutettu ((60um)

Power pinnoite

Happopesukiillotus (valinnainen)

Mittausalue

muokattavissa on saatavilla

Leveys
Sivukaiteen korkeus
Pituus
Paksuus/langan halkaisija
Max. Työkuorma Koon mukaan
Tarvikkeet / niihin liittyvät tuotteet
Tuotteen ominaisuudet
Väri Hopeaa tai muuta/asiakkaiden mukaan
Ympäristön kysyntä
Sovellus
