Tuotteen esittely

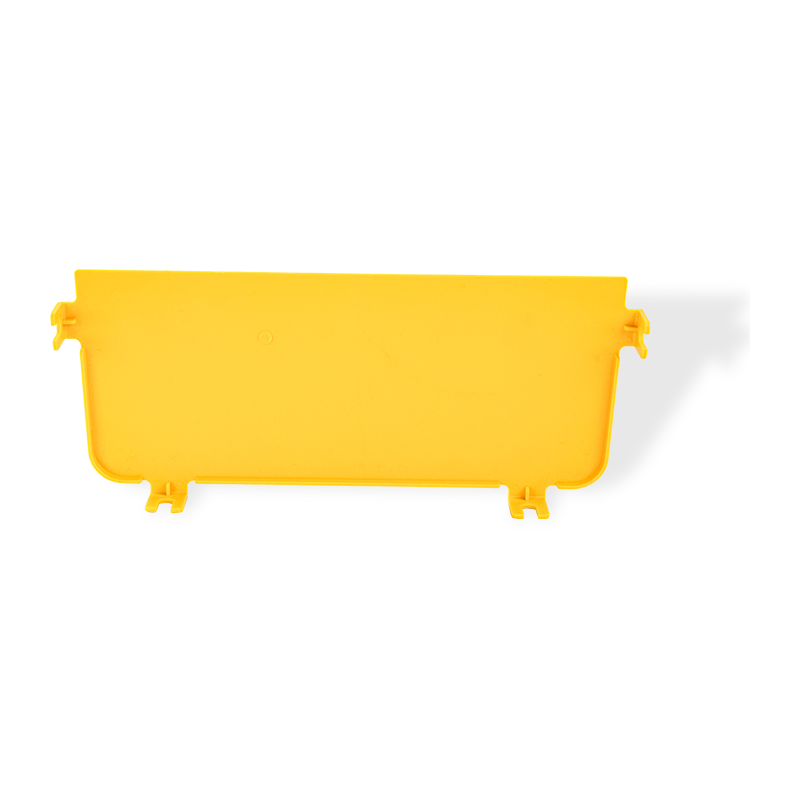

Kuitukaapelihyllyn päätykuppi on tärkeä lisävaruste kuituoptisessa kourujärjestelmässä. Se on valmistettu paloa hidastavasta ABS-materiaalista turvallisuuden ja vakauden varmistamiseksi. Tämä porttilevy on suunniteltu täydellisesti sulkemaan kuituoptisen kourun pään täydellisesti, estämään tehokkaasti pölyn ja roskien pääsyn sisään ja suojaamaan optista kuitua vahingossa tapahtuvilta vaurioilta. Sen palonestokyky täyttää UL94 FV-0 -standardin ja on turvallinen ja luotettava. Porttilevy on helppo asentaa ja sillä on vahva yhteensopivuus. Se soveltuu erilaisiin kuituoptisiin kourujärjestelmiin. Sen sileä pinta ja siisti ulkonäkö eivät ainoastaan ​​paranna yleistä estetiikkaa, vaan myös ohjaavat tehokkaasti valokuitulinjaa tasaisen ja tehokkaan tiedonsiirron varmistamiseksi. Olipa kyseessä uusi tai laajennettu palvelinkeskus, porttilevy on korvaamaton ja laadukas valinta.

Kuitukaapelihyllyn päätykuppi

Tuoteluokitus: Optinen kaapeliteline

Tuotteen yleiskatsaus

Kuitukaapelihyllyn päätykuppi on optisten kaapelihyllyjen avoimiin päihin asennettu päätelaite. Se luo esteen, joka estää roskien kerääntymisen, fyysisen kosketuksen kaapelien päätteisiin ja kuituoptisten kaapelien tahattoman siirtymisen. Valmistettu teräksestä sähköstaattisella jauhemaalauksella, päätykuppi vastaa alustan vakiomittoja (leveydet 100 mm - 600 mm). Komponentissa on valmiiksi poratut kiinnitysreiät, jotka on kohdistettu tarjottimen puomien kanssa, ja sileä pyöristetty reunaprofiili, joka eliminoi terävät kulmat. Asennettuna päätykuppi säilyttää taivutussäteen yhteensopivuuden optisten kuitujen kohdalla, jotka lähtevät tai päättyvät lokeron päätepisteisiin. Sen rakenne integroituu suoriin osiin, pystysuuntaisiin mutkeihin tai vaakasuuntaisiin kulmakappaleisiin, jotta kaapelisuojaus on tasainen koko kaapelin hallintareitillä.

Keskeiset edut

  • Mittojen yhteensopivuus optisten kaapelihyllyjen standardileveydellä (100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm).
  • 0,8–1,5 mm paksu galvanoitu terässubstraatti korroosionkestävällä polyesteripinnoitteella (80–100 mikronia).
  • Työkaluton ja napsautussovitusasennus alustalle, jossa on uritetut puolat; ruuvikiinnitys saatavilla korkean tärinän ympäristöihin.
  • Pyöristetyt reunat 5 mm säteellä estämään kuidun taivutussäteen rikkomukset (täyttää IEC 60794-1-21).
  • Pohjassa avoin aukko kaapelin poistoa ja ilmanvaihtoa varten, mikä vähentää kosteuden pidättymistä.

Tuotteen ominaisuudet

Materiaali Kylmävalssattu teräs (DX51D Z) tai ruostumaton teräs 304/316L
Pintakäsittely Sähköstaattinen jauhemaalaus, RAL 7035 tai RAL 9010; paksuus 60-80μm
Paksuusvaihtoehdot 1,0 mm, 1,2 mm, 1,5 mm (riippuen lokeron täyttöasteesta)
Leveyden yhteensopivuus 100–600 mm, säädettävissä sivulaippojen kautta
Korkeus 50mm, 80mm, 100mm, 120mm (vastaa alustan sivukiskon korkeutta)
Lämpötila-alue -40 °C - 85 °C
Paloluokitus UL 94 V-0; happiindeksi ≥28 % (muovikomponentit puuttuvat täysteräsversiosta)
Asennusmenetelmä Ruuvikiinnitys (M6x12 pultit) tai kiinnitys jousimuttereilla

Sovellusskenaariot

Palvelinkeskuksen kaapelihyllyt päätepisteissä, joissa kuituhypyt siirtyvät laitetelineisiin.
Tietoliikenteen keskustoimistot ja keskuspäät, jotka vaativat päätesuojauksen runkoverkkokaapelien optisille kaapeleille.
Teollisuusautomaatioympäristöt, joissa tärinä estää kaapelin päiden siirtymisen.
Kaapelin nousuakselit ja rakennuksen jakelupisteet, joissa hyllyt päättyvät seinäläpivienteihin.
Kuitukotelot ulkokäyttöön ja kaapin sisääntulokohdat (IP30-luokitus tiivistelevyllä valinnainen).

Tekniset huomautukset ja ratkaisut

Asennusvälivaatimus

Säilytä vähintään 25 mm tilaa päätykupin ja viereisten seinien tai laitteiden välillä. Rajoitettu välys voi aiheuttaa kuidun taivutussäteen alle 40 mm standardin SMF-28 kuiduille. Käytä offset-päätykuppeja (15 tai 30 asteen kulmassa), kun tilaa on rajoitetusti.

Maadoituksen jatkuvuus

Maalatuilla pinnoilla varustetut päätykupit eivät kiinnity automaattisesti alustan maadoitukseen. Asenna maadoituspidikkeet tai tähtialuslevyt kiinnitysruuvien ja alustan väliin varmistaaksesi sähkön jatkuvuuden järjestelmän maadoituksessa TIA-607-B:n mukaisesti.

Kosteudenhallinta ulkotarjottimessa

Valitse ulko- tai pesualueille päätykupit, joissa on alareiät (halkaisija 2 mm, etäisyys 50 mm). Ilman tyhjennystä kondenssivettä kerääntyy ja lisää optisten liittimien liitäntähäviöitä. Uritetut päätykupit tarjoavat tuuletuksen ja vähentävät paine-eroa.

Yhteensopivuus kaapelitikkaiden vs. rei'itetyn hyllyn kanssa

Vakiopäätykupit on suunniteltu rei'itetyille kaapelihyllyille. Tikastyyppisissä tarjottimissa (250 tai 300 mm:n etäisyydellä olevat puolat) käytä pidennettyjä laippapäätykuppeja, jotka menevät päällekkäin viimeisen puolan yli, jotta kaapeli ei pääse painumaan päätepisteessä.

Usein kysytyt kysymykset

Voidaanko päätykuppi asentaa jälkikäteen olemassa oleviin asennettuihin lokeroihin?
Kyllä. Päätykuppi liukuu alustan sivukiskojen yli irrottamatta kaapeleita. Jos kaapelit kuitenkin ulottuvat hyllyn pään yli yli 30 mm, asennuksen aikana tarvitaan väliaikainen tuki kuitujen rasitumisen estämiseksi.
Mikä on itse päätykupin kantavuus?
Päätykuppia ei ole suunniteltu kantamaan. Päätypintaan kohdistettu enimmäisaksiaalinen voima 50 N (vastaa 5 kg staattista voimaa). Käytä kaapelin vetämiseen tai kiristyssovelluksiin erityisiä irrotuskulmia tai liitäntäkoteloita.
Vaatiiko päätykuppi tiivisteitä pölysuojaksi?
Vakioversiossa ei ole tiivistettä. IP4X-suojaustasolla tilaa päätykupit, joissa on neopreenitiiviste (paksuus 2 mm), joka on valmiiksi kiinnitetty laippaan. Tiiviste puristuu tiivistämään raot päätykupin ja alustan sivukiskon välillä.
Kuinka tunnistaa oikea päätykupin koko olemassa olevalle alustalle?
Mittaa sisäleveys alustan sivukiskojen välistä (ei nimellisleveyttä). Mittaa myös sivukiskon korkeus. Päätykupin merkintä osoittaa yhteensopivan tarjotinsarjan, esim. "C100H80" sopii 100 mm leveälle x 80 mm korkealle alustalle.

Tilauksen viitetiedot

Osanumeron rakenne FEC-[Leveys mm]-[Korkeus mm]-[Materiaalikoodi]
Esimerkki FEC-300-100-SS304 (leveys 300 mm, korkeus 100 mm, ruostumaton teräs 304)
Vakiopakkaus 10 kappaletta per laatikko, mukana kiinnitysruuveilla (M6x12, 4 per päätykuppi)
Mukautetut vaihtoehdot Keltainen jauhemaalaus (suuri näkyvyys), valmiiksi poratut kaapelin sisääntuloportit (halkaisija 20-50 mm), laserkaiverrettu etiketti
Fysikaaliset ominaisuudet
Kirjoita Kuitukaapeliteline/optinen kaapeliteline
Materiaali Materiaali paloa hidastava PVC suoralle osalle, palosuojattu ABS lisävarusteille, joustavan putken materiaali on PP. Paloa hidastava materiaali, UL94 FV-0
Pinnan viimeistely/käsittely

/

Mittausalue

muokattavissa on saatavilla

Leveys 120/240/300/360
Sivukaiteen korkeus 100
Pituus 2000/3000/Räätälöity
Paksuus/langan halkaisija
Max. Työkuorma
Tarvikkeet / niihin liittyvät tuotteet
Tuotteen ominaisuudet

1. Suljettu rakenne, suojaa valokuitukaapeleita vaurioilta.

2. Kuituputkikanava on valmistettu paloa hidastavasta muovimateriaalista, jonka pinta on sileä ja ulkonäkö on hyvä.

3. Tarjoaa taivutussäteen hallinnan ja varmistaa kuitujen säteen ≧40 mm Siirrettävä kaapelin ulostulosarja on valinnainen päivämääräkeskuksen laajenevan pyynnön täyttämiseksi.

4. Saatavilla on erilainen asennustapa, kuten ripustus, kaapin yläosa tukeminen tai liittäminen muihin kaapelihyllyihin.

Väri Keltainen (pantone 123c)
Ympäristön kysyntä Sisätiloissa
Sovellus Sopii monenlaisiin sovelluksiin, mukaan lukien valokaapelin hallinta, virtakaapelin hallinta.
  • Oletko kauppayhtiö tai valmistaja?

    olemme valmistaja, voimme viedä itsemme.

  • Mitkä ovat maksuehtosi?

    Hyväksymme T/T:n, peruuttamattoman L/C:n. Tavallisissa tilauksissa suosittelemme 30 % ennakkoon, 70 % ennen toimitusta.

  • Kuinka pitkä toimitusaikasi on?

    Olemme valmistaja, jolla on varastossa normaaleja kokoja. Lupaamme toimituksen 25 päivän kuluessa talletuksen vastaanottamisesta.

  • Tarjoatko ilmaisia ​​näytteitä?

    Kyllä, voimme tehdä sen, mutta sinulla on varaa rahtimaksuun.
