Hankintaopas: Mukautetut merikaapelitikkaat – Mittojen valitseminen kuormituksen, jännevälin ja syövyttävän ympäristön perusteella

Meri- ja offshore-sovelluksissa sähkökaapelin hallinta on kriittinen osa järjestelmän luotettavuutta ja turvallisuutta. Oikean valinta laivojen kaapelitikkaiden koot varmistaa riittävän tuen kaapeleille, asianmukaisen ilmanvaihdon ja pitkäaikaisen suorituskyvyn ankarissa ympäristöissä. Tämä opas tutkii, kuinka valita oikean kokoiset kaapelitikkaat aluksella tai offshore-alustalla kuormituksen, jännevälin ja syövyttävien olosuhteiden perusteella, yksityiskohtaisten näkemysten ja toimivien vaiheiden avulla.

Merikaapelitikkaat matalakorkuinen kaapelihylly laivan offshore-porausalustalle

1. Johdanto

Merialukset ja offshore-laitteistot kohtaavat ainutlaatuisia haasteita: raskaat kaapeliniput, pitkät tukemattomat jännevälit, suolapitoinen ilma, tärinä ja rajallinen tila. Oikean tikkaiden koon – ei vain vakiokokojen – määrittäminen voi säästää työstöä, parantaa turvallisuutta ja optimoida kustannuksia. Tämä pätee erityisesti silloin, kun hankitaan räätälöityjä ratkaisuja, jotka on mukautettu erityisiin projektivaatimuksiin.

2. Avainmittojen ja -parametrien ymmärtäminen Merikaapelitikkaat

2.1 Leveys, korkeus ja porrasvälit – mitä ne ovat ja miksi niillä on merkitystä

• Leveys viittaa sivukaiteiden väliseen vapaaseen sisämittaan; sen on mahduttava kokonaispoikkipinta-ala tai kaapelin halkaisijoiden summa.
• Sivukiskojen korkeus (kiskon syvyys) vaikuttaa rakenteelliseen jäykkyyteen ja taipumiseen kuormituksen alaisena.
• Astukkaväli vaikuttaa siihen, miten kaapelit lepäävät tikkailla, miten ne on sidottu ja tuuletukseen; Esimerkiksi tyypillisiä puolavälin arvoja ovat 150 mm, 300 mm tai 450 mm monissa asennuksissa.

2.2 Tukijänne ja kantavuus – kuinka jänneväli vaikuttaa lujuuteen ja kuormitusluokitukseen

• Tuen jänneväli on tukien välinen etäisyys (kannattimet, ripustimet); pidemmät jännevälit tarkoittavat suurempaa taivutusmomenttia ja lisääntynyttä taipumaa ja jännitystä.
• Kantavuus (tasaiset ja keskittyneet kuormat) vaikuttaa merkittävästi jänneväliin: sama tikkaiden leveys voi kantaa vähemmän kuormaa, kun jänneväli kasvaa.

2.3 Materiaalit ja korroosioympäristö – miten meren altistuminen vaikuttaa kokoa/materiaalia koskeviin päätöksiin

• Meri- tai offshore-ympäristöissä tikkaiden on kestettävä suolasumua, kosteutta, tärinää ja joskus altistumista tulipalolle.
• Materiaalivalinta – kuten kuumasinkitty teräs, ruostumaton teräs tai alumiini – vaikuttaa sekä korroosionkestävyyteen että rakenteellisiin ominaisuuksiin.
• Pelkästään kuormituksen ja jännevälin mukaan mitoitettu tikkaat ympäristöä huomioimatta voivat pettää ennenaikaisesti korroosion tai materiaalin huonontumisen vuoksi.

3. Merikaapelitikkaiden kokotaulukon ja kuormitustaulukon käyttäminen

3.1 Esimerkki leveys- ja jännevälikaaviosta laivakäyttöön ( merikaapelitikkaita kokotaulukko laiva-asennuksiin )

Alla on yksinkertaistettu esimerkkitaulukko. Tietenkin sinun tulee kysyä valmistajalta yksityiskohtaisia ​​kuormitusvälikaavioita.

Huomautus: Nämä arvot ovat suuntaa antavia. Todelliset mukautetut tikkaasi voivat vaihdella. Monet valmistajat listaavat leveyksiä 100–900 mm meristandardeissa.

3.2 Vakio- ja mukautetun leveyden ja puolavälien vertailu ( mukautetut merikaapelitikkaiden leveys- ja puolavälit )

Vakioleveyksiä voidaan tarjota valmiina (esim. 150, 300, 450, 600 mm), kun taas mukautetut leveydet mahdollistavat tilan, painon ja kustannusten optimoinnin. Myös puolaväli voi olla vakio (esim. 300 mm) tai muutettu erityistä kaapelin reititystä varten.

3.3 Kantavuus suhteessa jänneväliin – valinta perustuu kaapelin todelliseen painoon ( kuinka valita merikaapelitikkaiden jänneväli ja kantavuus )

Sinun on laskettava kaapeleiden kokonaispaino (mukaan lukien tuleva laajeneminen) ja varmistettava sitten tikkaiden leveys, jänneväli ja materiaalituki, jotka kuormittavat hyväksyttävällä taipumalla. Esimerkiksi tikkaat, joiden jänneväli on 3 m, voivat kantaa vain 250 kg/m, kun taas samat tikkaat 1,5 metrin jännevälillä voivat kantaa 400 kg/m.

4. Korroosionkestäviä suunnittelunäkökohtia laivojen kaapelitikkaille

4.1 Materiaalin valinta meriolosuhteissa ( korroosionkestävä merikaapelitikkaiden mitoitusopas offshore-käyttöön )

• Kuumasinkitty teräs: laajalti käytetty, kustannustehokas, hyvä korroosiosuoja oikein huollettuna.
• Ruostumaton teräs (esim. 316): parempi suolasumun, pistesyöpymisen ja rakokorroosionkestävyys – ihanteellinen paikka, jossa huolto on vaikeaa.
• Alumiiniseos: kevyempi, hyvä korroosionkestävyys monissa meriympäristöissä – sopii kohteisiin, joissa paino on kriittinen.

4.2 Ympäristötekijät (suolasuihku, kosteus, tärinä) ja niiden vaikutus mitoitukseen ja tukiin

• Suolasumutus nopeuttaa pinnoitteiden korroosiota ja voi ajan myötä heikentää tehokasta rakenteellista kapasiteettia.
• Tärinä laivalla tai offshore-alustalla voi aiheuttaa tikkaiden tai tukien väsymistä – vaadi valmistajan väsymistietoja tai korkeampaa turvatekijää.
• Lämpötilan heilahtelut ja rungon liike voivat aiheuttaa laajenemista/supistumista – jännevälin ja tukirakenteen on otettava huomioon liike ja varmistettava minimaaliset lisäjännitykset.

5. Vaiheittainen hankinnan tarkistuslista mukautetuille merikaapelitikkaiden kokoille

5.1 Määritä kaapelin kuormitus ja ryhmittely

• Listaa kaikki kaapelit, niiden painot metriä kohti (tai arvio).
• Sisällytä tuleva laajennus, jos se on odotettavissa.
• Summaa kokonaiskuorma (kg/m) suunnitellun tikkaiden pituuden mukaan.

5.2 Määritä jänneväli ja tukiväli

• Tarkista aluksen/rakennekiinnikkeet, ripustuspisteet, esteet.
• Lyhyemmät jännevälit = suurempi kapasiteetti; päättää realistisista tukivälistä.

5.3 Valitse leveys, korkeus, askelmien väli

• Varmista, että tikkaiden leveys mahtuu kaikkiin kaapeliin (katso taulukko kohdassa 3.1).
• Valitse puolaväli kaapelin halkaisijan ja sidontatarpeiden mukaan.
• Tarkista, että sivukiskon korkeus riittää kaapelin syvyyteen.

5.4 Valitse materiaali/viimeistely ja korroosiosuojaus

• Valitse materiaali korroosioympäristön perusteella (katso kohta 4.1).
• Varmista, että viimeistely/pinnoite täyttää laivan luokituksen tai offshore-standardin.

5.5 Tarkista valmistajan kuorma/poikkeamatiedot ja varmista, että ne ovat vaatimustenmukaisia

• Pyydä yksityiskohtaisia kuormitustaulukoita: jänne vs. kuorma vs. taipuma.
• Varmista, että taipumarajat ovat hyväksyttäviä (esimerkiksi ≤L/100 tikapuujärjestelmille).
• Tarkista asiaankuuluvat standardit (esim. EN61537) ja tarvittaessa kolmannen osapuolen sertifiointi.

6. Miksi valita yrityksemme räätälöityjä merikaapelitikkaratkaisuja varten

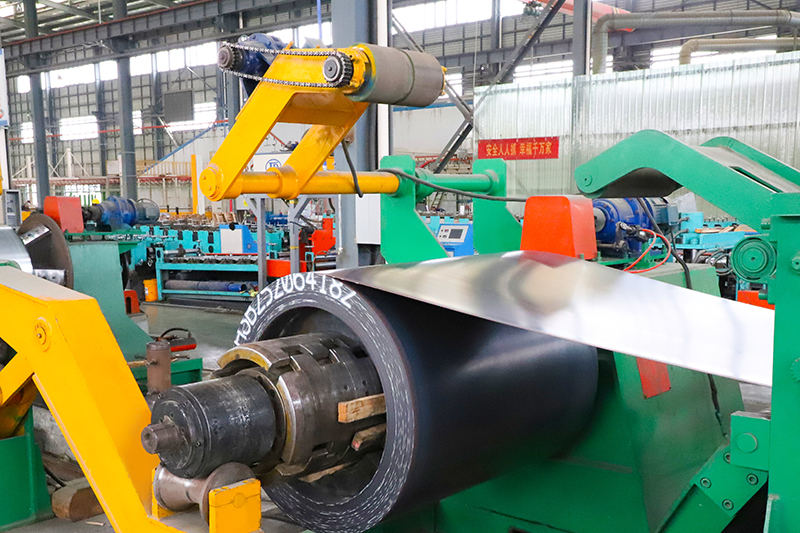

Jiangsu Youming GroupCo., Ltd. perustettiin vuonna 2015 ja se sijaitsee Taidongin teollisuuspuistossa, Shiyuan Townissa, Dongtai Cityssä. Se on korkean teknologian yritys, joka on erikoistunut kaapelihyllyjen tutkimukseen ja kehittämiseen sekä tuotantoon. Sen rekisteröity pääoma on 50 miljoonaa RMB, kattaa 60 hehtaaria ja tuotantopaja yli 26 000 m², ja sen vuotuinen tuotantokapasiteetti ylittää 30 000 tonnia. Yritys on varustettu täysin automaattisilla tuotantolinjoilla, mukaan lukien pituus- ja poikittaisleikkaus, automaattinen muovaus, hitsaus, niittaus, laserleikkaus ja CNC-revolverilävistys sekä automaattinen ruiskutus. Tuotevalikoimaan kuuluu ruostumatonta terästä, alumiiniseosta, kuumasinkittyä ja jauhemaalattua/palonkestävää sarjaa kouru-, tikapuu-, rei'itetyissä ja verkkotyypeissä. Tuotteita käytetään laajalti infrastruktuurissa, liikenteessä, viestinnässä, sähkössä (mukaan lukien tuuli-, aurinko- ja lämpövoima), koneissa, metallurgiassa, merenkulussa, kemian-, lääke-, elintarvike- ja muilla aloilla. Omalla testauskeskuksella ja täydellisellä laaduntarkastuksella raaka-aineesta toimitukseen, yritys varmistaa tuotteiden laadun saavuttavan korkean alan tason. Sillä on yli 150 ammattitaitoista työntekijää (mukaan lukien yli 50 teknisen selkärangan jäsentä), jolla on oma suunnittelu- ja tuotekehitystiimi, edistynyt yrityksen hallinta ja tehokas myyntitiimi. Yrityksellä on ISO9001:2015-, ISO14001:2015- ja ISO45001:2018-sertifikaatit sekä EUCE-sertifiointi, useita itsenäisiä immateriaalioikeuksia ja patentteja, ja sillä on johtava asema alan teknologisissa innovaatioissa.

Asiakkaille, jotka etsivät mukautettuja köysitöntä mitoitusta, räätälöityjä kuormitus-/poikkeamataulukoita ja täydellisiä materiaali-/viimeistelyvaihtoehtoja vaativiin meriympäristöihin, tarjoamme yhden luukun palveluja määrittelystä, tuotannosta toimitukseen ja täydellisen teknisen dokumentaation.

7. Johtopäätös

Oikean valitseminen laivojen kaapelitikkaiden koot edellyttää muutakin kuin nimellisleveyden valitsemista. Sinun on arvioitava kaapelin todellinen kuormitus, tukijänne, puolaväli, materiaali- ja ympäristöolosuhteet. Noudattamalla jäsenneltyä lähestymistapaa ja tarkistamalla valmistajan tiedot voit määrittää tikapuuratkaisun, joka takaa pitkän aikavälin suorituskyvyn, turvallisuuden ja arvon. Oikean kumppanin kanssa voit saavuttaa räätälöidyn mitoituksen, räätälöidyt viimeistelyt ja täydellisen merenkulun standardien mukaisuuden.

8. FAQ

• Q1: Mikä on tyypillinen merikaapelitikkaiden standardileveys?
  A1: Vakioleveydet sisältävät usein 150 mm, 300 mm, 450 mm ja 600 mm, mutta mukautettuja leveyksiä jopa 900 mm tai enemmän voi olla saatavana.
• Q2: Kuinka määritän oikean tukivälin laivan kaapelitikkaille?
  V2: Tarkista ripustimen/kannattimen etäisyys aluksen suunnittelussa, katso sitten valmistajan jänne-kuormituskaaviota ja valitse jänneväli, joka varmistaa, että kaapelisi kokonaispaino ei ylitä sallittua kuormitusta kyseisellä jänteellä.
• Q3: Vaikuttaako korroosio kaapelitikkaiden mitoitukseen?
  A3: Kyllä. Meriympäristössä korroosio voi heikentää rakenteen eheyttä, mikä tarkoittaa, että saatat tarvita paksumpia sivukaiteita, lyhyempiä jännevälejä tai korkeampia turvallisuustekijöitä määriteltäessä kokoa, materiaaleja ja viimeistelyä. Osa 4 kattaa tämän.
• Q4: Voinko sekoittaa tavallisia tikkaiden leveyksiä ja mukautettuja leveyksiä samassa asennuksessa?
  A4: Se on mahdollista, mutta sekoitusleveydet voivat vaikeuttaa tukivälin ja kuormituksen laskemista. Hankinnan ja asennuksen näkökulmasta on parempi standardoida koko, kun se on mahdollista, tai kysy toimittajalta yhteensopivuutta.
• Q5: Mitä asiakirjoja minun tulee pyytää tikkaiden toimittajalta?
  A5: Pyydä toimittajalta kuormitus-/poikkeamataulukot ehdotetulle jännevälille ja leveydelle, materiaalisertifioinnille, korroosiosuojauseritelmille, asiaankuuluvien standardien (esim. EN61537) noudattamiselle sekä todisteita laadunvalvonnasta ja jäljitettävyydestä.
