Oikean kaapelihyllyn valinta teollisuuslaitoksille

Sopivan kaapelihyllyn valitseminen teollisuusympäristöihin edellyttää kuormituskapasiteetin, materiaalin, korroosionkestävyyden, kaapelin tyypin ja asennusolosuhteiden huolellista harkintaa. Alla on vaiheittainen opas, joka auttaa sinua tekemään valinnan.

1. Määritä kaapelialustan tyyppi

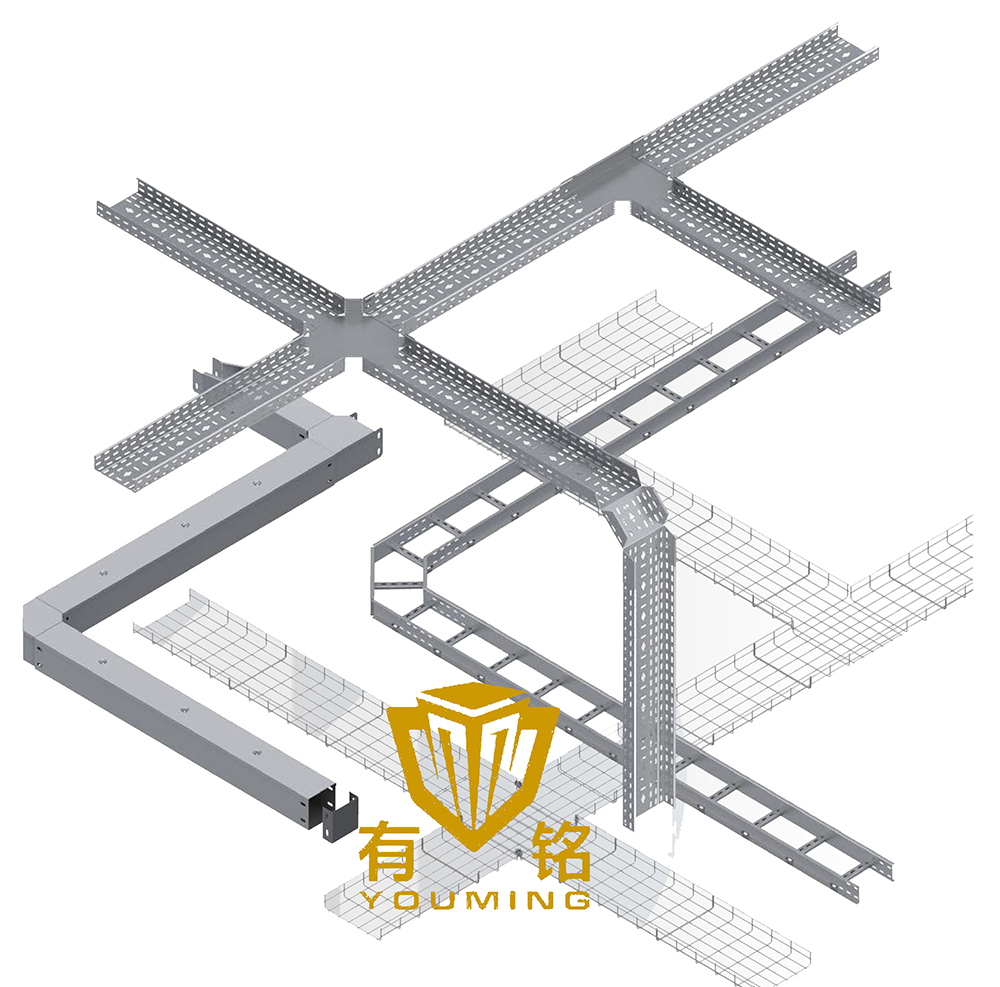

Teollisuuslaitokset käyttävät yleensä seuraavia neljää päätyyppiä kaapelihyllyjä:

Teollisuuden suositus:

- Virta- ja ohjauskaapelit → Tikkaat tai kiinteäpohjainen alusta

- Data- ja kuituoptiset kaapelit → Lankaverkko tai rei'itetty alusta

- Ankarat kemialliset ympäristöt → Ruostumaton teräs tai FRP-alusta

2. Harkitse materiaalien ja korroosionkestävyyttä

Teollisuuslaitoksissa on usein kosteutta, kemikaaleja ja korkeita lämpötiloja, joten materiaalin valinta on ratkaisevan tärkeää:

Teollisuuden suositus:

- Vakiotehtaita → Kuumasinkitty teräs

- Kemialliset tehtaat → ruostumaton teräs 316 tai FRP

- Ulkona/korkea kosteus →jauhemaalattu tai alumiini

3. Laske kuormituskapasiteetti ja kaapelin täyttö

Teollisuuskaapelit voivat olla raskaita, joten varmista, että alusta kestää painon:

Kantavuusohjeet:

- Kevyt: 50–100 kg/m (ohjauskaapelit)

- Keskirasitus: 100–200 kg/m (virtakaapelit)

- Raskas käyttö: 200–500 kg/m (HV-kaapelit, kaivoslaitokset)

Kaapelin täyttösuhde (NEC/IEC-standardit):

- Virtakaapelit → Max 50 % täyttö

- Ohjauskaapelit → Max 70 % täyttö

- Vältä ylikuormitusta → Estää ylikuumenemisen ja huoltoongelmia

Teollisuuden suositus:

- Käytä tikapuuhyllyjä raskaille kaapeleille (pitkät jännevälit).

- Käytä kiinteäpohjaisia ​​lokeroita, joissa kaapelin suojaus on tärkeää.

4. Ympäristö- ja turvallisuustekijät

Teollisuuslaitoksilla on ainutlaatuisia haasteita:

Korroosionkestävyys → Valitse ruostumaton teräs tai FRP kemiallisilla vyöhykkeillä.

Palosuojaus → Käytä palosuojattuja tarjottimia (UL/CE-sertifioitu) korkean riskin alueilla.

Iskunkestävyys → Kestävät alustat kaivos-, öljy- ja kaasukäyttöön.

EMI-suojaus → Alumiini- tai teräslokerot herkälle elektroniikalle.

Teollisuuden suositus:

- Oil & Gas → ruostumattomasta teräksestä valmistettu tulenkestävä pinnoite

- Food & Pharma → Sanitary SS 316 -alustat

- Kaivosteollisuus ja raskas teollisuus →Erittäin paksu galvanoitu teräs

5. Asennus- ja huoltonäkökohdat

- Modulaarinen rakenne → Nopeampi asennus (esim. pikakiinnitysjärjestelmät).

- Helppokäyttöisyys → Avaa lokerot (tikkaat/verkko) kaapelien lisäämistä varten.

- Tukiväli → Tyypillisesti 1,5–3 m (säädä kuorman mukaan).

- Liikuntasaumat → Tarvitaan korkeissa lämpötiloissa.

Teollisuuden suositus:

- Suunnittele kaapelireitit valmiiksi mutkien ja tukien minimoimiseksi.

-Käytä rei'itettyjä tarjottimia, joissa ilmanvaihto ja saavutettavuus ovat tärkeitä.

Teollisuuden kaapelihyllyn valinnan viimeinen tarkistuslista

1. Tyyppi → Tikkaat / Verkko / Kiinteä / Kanava

2. Materiaali → galvanoitu / ruostumaton / alumiini / lujitemuovi

3. Kuorma → Kevyt / Keskiraskas / Raskas

4. Korroosio → Vakio / Kemikaaleja kestävä

5. Paloturvallisuus → Täyttääkö se paikalliset määräykset

6. Asennus → Helppo koota ja laajentaa

Ammattilaisen vinkki: Kysy meiltä räätälöityjä ratkaisuja ympäristöihin (esim. korkea kuumuus, räjähdysalttiit alueet).

---

Johtopäätös

Oikean kaapelihyllyn valinta teollisuuslaitoksiin varmistaa pitkän aikavälin turvallisuuden, tehokkuuden ja kustannussäästöt. Yhdistä alusta kaapelityypin, ympäristön ja suorituskyvyn kuormitusvaatimusten mukaan.

Tarvitsetko apua? Ota meihin yhteyttä saadaksesi ilmaisia ​​layout- ja kuormituslaskelmia!

Haluatko suosituksia tietyille toimialoille (esim. petrokemian, autoteollisuuden, voimalaitokset), voimme räätälöidä neuvoja edelleen!
